XLRケーブルとは｜3ピン・バランス伝送の仕組みと選び方

マイクを繋ぐとき、当たり前のように手に取る3ピンのケーブル。それがXLRケーブルです。けれど「なぜ長く引き回してもノイズが乗りにくいのか」まで答えられる方は、意外と少ないのではないでしょうか。

XLRケーブルとは、3本のピンを持つキャノンコネクタでバランス伝送を行うマイク／ライン用ケーブルのことです。ピンは1=GND（グラウンド）、2=HOT、3=COLDと役割が決まっています。正相と逆相の2本で同じ信号を送り、受け側でノイズを打ち消す。これが長距離でもクリアな音を保てる理由です。

本記事で扱うのは次の5点です。XLRのピン配置とバランス伝送の原理、TRSやRCAとの違い、ファンタム電源との関係、長さと音質の実際、そして失敗しない選び方。現場で迷わなくなる土台として、お役に立てれば嬉しく思います。

XLRケーブルとは｜3ピン・バランス伝送の基礎

XLRケーブルとは、3ピンのキャノンコネクタでバランス伝送を行うマイク／ライン用ケーブルのことです。最大の特長は、長く引き回してもノイズに強い点にあります。まずは呼び名と規格、信号の向きを押さえましょう。

「XLR」という名称は、コネクタの構造を表す型番（X＝コネクタ、L＝ラッチ＝ロック機構、R＝ゴム絶縁体）が由来です。日本の現場では「キャノン」と呼ばれることも多いものです。これはコネクタを世に広めた旧Cannon社の社名が、通称として残ったものになります。呼び方は違っても、指している端子は同じと考えて差し支えありません。

XLR（キャノン）コネクタの呼び名と規格

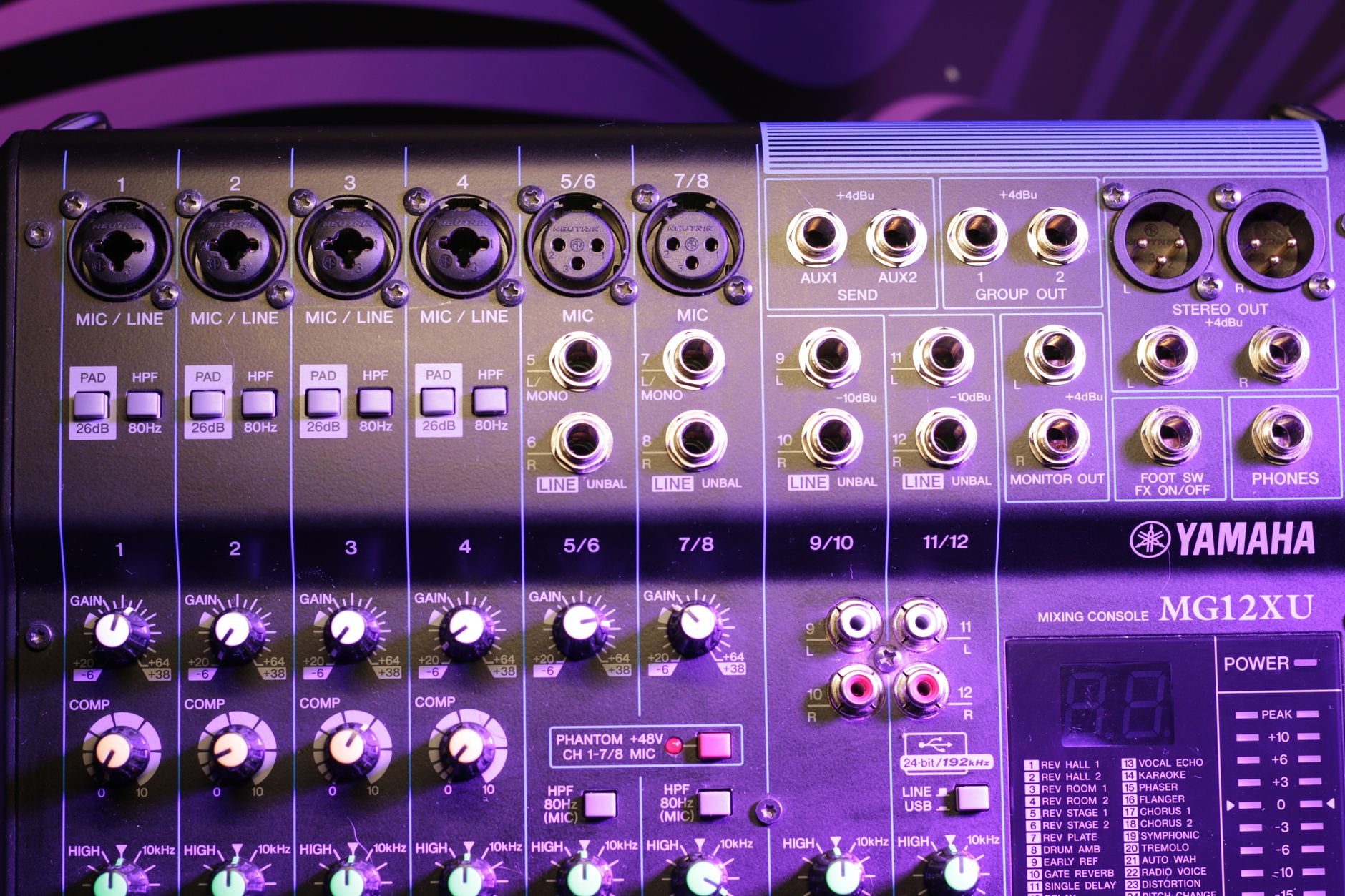

XLRは音響業界で広く使われる3ピンのロック式コネクタで、抜け落ちを防ぐラッチ機構を備えています。マイクケーブルの多くがこのXLR3ピンで作られており、プロの現場では事実上の標準と言えるでしょう。

3ピンという構造には意味があります。1本をシールド（GND）に、残り2本を信号の往復に使うことで、後述するバランス伝送が成立する仕組みです。なお同じキャノン形状でも、照明用のDMX信号など別用途のケーブルがあります。オーディオ用と混在させない注意が必要でしょう。

オス・メスと信号の向き

XLRにはオス（ピンが出ている側）とメス（受け側）があり、信号は必ずメスからオスへ流れるのが原則です。マイク本体側はオス端子。そこへケーブルのメス側を挿し、反対のオス側をミキサーやオーディオインターフェースのメス入力へ繋ぎます。

この向きは現場での結線ミスを減らすために決められたものです。複数本を束ねて配線するとき、向きさえ覚えておけば、暗いステージ裏でも手探りで正しく繋げる場面が多いでしょう。筆者が小規模ライブのPAを手伝った際も、配線の速さはこの「向きの体得」で決まると実感しました。

ピン配置1=GND・2=HOT・3=COLDの意味

XLRの3ピンは、1番=GND、2番=HOT（正相）、3番=COLD（逆相）と役割が固定されています。番号と役割の対応が決まっている点が要点です。

この割り当てはIEC（国際電気標準会議）やAES（米国オーディオ技術者協会）の規格で標準化されました。メーカーをまたいでも統一されているのが基本です。別メーカーのマイクとミキサーをつないでも、ピンの役割が食い違う心配は通常ありません。規格という共通言語があるからこそ、機材を自由に組み合わせられます。

各ピンの役割

1番ピンはGND（グラウンド）で、ケーブルを覆うシールド（網線）に繋がり、外来ノイズを地面へ逃がす役目を担います。2番はHOT、3番はCOLDと呼ばれ、ここに同じ音声信号を正相・逆相で流すのです。

正相と逆相とは、波形の向きが互いに反転した関係のことです。例えば2番に山の信号が流れる瞬間、3番には谷の信号が流れています。受け側でこの2本の差を取ると、元の信号が2倍の大きさで復元される一方、両線に等しく乗ったノイズは消える。この「差を取る」動作こそ、XLRがノイズに強い核心と言えます。

2番HOTは世界共通か

現在は2番HOTが国際標準とされ、主要メーカーはこれに準拠しています。古くは3番HOTを採用した機材も存在しましたが、IEC 61938 などの規格を経て2番HOTへ収束したという経緯です。

ただし、ビンテージ機材や一部の海外製では3番HOTが残る場合があります。複数の機材を繋いで位相が合わないと感じたら、各機材の仕様書でHOTピンの番号を確認するのが安全です。規格は強力な味方ですが、例外があり得る前提で現場に臨むのが無難と言えます。

バランス伝送でノイズが消える原理

バランス伝送とは、同じ信号を正相（HOT）と逆相（COLD）の2本で送り、受け側で両者の差を取る伝送方式です。これこそ、XLRが長距離に強い最大の理由。

途中で乗った外来ノイズは2本の線に同じ向き・同じ大きさで加わるため、差を取った瞬間に打ち消されます。ノイズ源は、照明の調光器、電源ケーブル、無線機など現場のいたるところに潜んでいます。アンバランス接続ではこうしたノイズがそのまま信号に乗る一方、バランス伝送なら原理的に除去が可能です。だからこそ、ステージ規模の引き回しでも安心して使えます。

同相ノイズが打ち消される仕組み

ポイントは、HOTとCOLDの2本が物理的に隣り合っている点です。隣り合うがゆえに、外来ノイズは両線へほぼ同じように飛び込みます。これを同相ノイズと呼ぶのです。

受け側の差動アンプは2本の差だけを増幅するため、両線に等しく乗った同相ノイズは引き算でゼロに近づきます。この除去能力はCMRR（同相信号除去比）という指標で表され、数値が高いほどノイズに強いとされます。引き回しが長い環境ほどバランス接続の優位が出る。これはケーブルを引き比べる解説動画でも説明されています（YouTube「バランス接続、アンバランス接続って何？」）。

アンバランス接続との違い

アンバランス接続は信号線1本とGNDの計2極で送る方式で、ギターシールドやRCAがこれに当たります。配線がシンプルで安価な一方、ノイズ除去の仕組みを持ちません。そのため長距離になるほどノイズや高域減衰が出やすいのです。

短距離・宅録なら差は小さいものの、ステージや会場規模の引き回しではバランス接続が定番です。筆者が配信現場でマイクを5メートル以上離して設置したときも、XLRへ替えただけで「ジー」というハムノイズが収まりました。距離が伸びるほど、XLRの恩恵は大きくなるという実感です。

TRS（フォーン）やRCAとの違い

XLRと混同しやすいのがTRSフォーンとRCAです。TRSは3極でバランス伝送が可能ですが、ロック機構とファンタム供給の点でXLRと使い分けが生じます。

RCAはアンバランスで、民生機器の接続に使われます。接点数と用途で整理しましょう。3者はいずれもオーディオ接続の定番ですが、得意とする場面が異なります。どれが優れているという話ではありません。繋ぐ相手の端子形状と用途で選ぶものです。マイクなのか、ライン機器なのか、民生機器なのか。接続先を起点に考えると、自然と選ぶべき端子が決まってきます。

TRSフォーンとの使い分け

TRSとは、Tip（チップ）・Ring（リング）・Sleeve（スリーブ）の3つの接点を持つフォーンプラグのことです。3極あるためバランス伝送が可能で、音質面でXLRと大きな差はありません。

違いはロック機構の有無にあります。XLRはラッチで固定されるため引っ掛けても抜けにくい一方、TRSは差し込むだけなので不意に抜ける場面が出てきます。マイク接続や抜けが許されないステージではXLR、機材間のライン接続やパッチベイではTRSが選ばれる傾向です。フォーンプラグのメリット・デメリットを問う声は現場でも多く、用途で割り切るのが実情と言えます。

RCA・アンバランスとの位置づけ

RCAは1本の信号線とGNDによるアンバランス接続で、主にCDプレーヤーやミキサーの民生ライン入出力に使われます。赤白のピンケーブルと言えば、見覚えのある方も多いはずです。

RCAはバランス伝送の仕組みを持たないため、ノイズ耐性ではXLRに劣ります。とはいえラックの内部結線など距離が短い箇所では十分実用的で、適材適所が肝心と言えるでしょう。XLRとRCAを変換して繋ぐ場合は、信号レベルやインピーダンスの不一致に注意が要ります。

ファンタム電源とXLRの関係

コンデンサーマイクを使うなら、ファンタム電源は避けて通れません。ファンタム電源とは、ミキサーやオーディオインターフェースからXLR経由でマイクへ+48Vの電力を送る仕組みのことです。

バランス伝送の構造を利用して給電する以上、XLR接続が前提です。ダイナミックマイクは電源不要ですが、コンデンサーマイクは内部回路の駆動に電力が必要です。その電力を音声と同じ1本のケーブルでまかなえる点が、ファンタム電源の便利なところ。音と電気を1本で運べるのは、バランス伝送の恩恵と言えます。

+48Vの供給経路

+48Vは、XLRの2番・3番ピンに同じ電位で重ね、1番GNDを基準として供給されます。音声信号は2番・3番の差で伝わるのに対し、給電は両ピンに同電位で乗ります。だからこそ、音声と電源が干渉せず共存できる仕組みです。

ここでもバランス伝送の構造が効いています。HOTとCOLDに等しく電圧をかけても、差動受信では打ち消されるので音声に影響しません。規格がうまく設計されているからこそ、1本のケーブルで音と電気を同時に運べるわけです。これはバランス伝送ならではの設計と言えるでしょう。

抜き差し時の注意

ファンタム電源はオンのまま抜き差しすると、機材に過大なノイズや負荷がかかる場合があります。順序として、接続を終えてから+48Vをオンにし、外すときは先にオフにするのが基本です。

特にリボンマイクは構造上、ファンタム電源で故障する恐れがあります。マイクの種類に応じて給電の要否を確認する習慣が、機材を守る第一歩。スピーカーへ大音量が飛ぶトラブルも、この抜き差し手順で防げる場面が多いものです。コンデンサーマイクには給電が必要で、ダイナミックマイクには不要、という基本を覚えておくと迷いません。慣れないうちは、卓の+48Vスイッチを最後に触る癖をつけるのが安全です。

長さと音質・ノイズの実際

XLRはバランス伝送ゆえ、長尺でも音質劣化やノイズが出にくいのが実情です。数十メートル単位の引き回しでも実用されています。ただし無限ではなく、芯線の太さやシールド構造で差が出る点は押さえておきましょう。

「ケーブルで音が変わるのか」という議論は尽きませんが、少なくともノイズ耐性と取り回しでは明確な差が存在します。音質差は環境によって感じ方に幅が出る一方、扱いやすさは誰が触っても体感できる部分です。過度な期待も過小評価もせず、用途に見合った長さと品質を選ぶのが現実的と言えるでしょう。

長距離に強い理由と限界

長距離に強いのは、前述のとおり同相ノイズを差動受信で打ち消せるからです。会場規模のステージで数十メートル引き回しても、バランス伝送なら実用上のノイズはほぼ問題になりません。

ただし限界はあります。芯線が極端に細い製品では、長尺になるほど高域がわずかに減衰する場合があるのです。MOGAMI 2534 のような芯線の太い定番ケーブルが長尺で好まれるのは、こうした理由からと言えます。汎用ケーブルから MOGAMI へ替えて違いを検証する動画も見られますが、差の感じ方は環境によって幅があるのが実情です。

取り回しと断線リスク

実用で効いてくるのは、むしろ取り回しと耐久性です。柔らかく取り回しやすいケーブルは現場の設営を速め、しなやかな被覆は断線リスクを下げてくれます。

最も断線しやすいのはコネクタの根元です。きつく巻いたり踏まれたりする箇所でもあるため、巻き方（8の字巻きなど）と保管が寿命を左右します。高価なケーブルでも雑に扱えば断線し、安価でも丁寧に扱えば長持ちするのが現場の実感。音を支える、縁の下の力持ちです。

失敗しないXLRケーブルの選び方

XLRケーブル選びは、用途・長さ・コネクタ品質・芯線の4点で見れば大きく外しません。定番メーカーは横並びで検討し、価格より接点と取り回しで選ぶのが無難と言えます。高ければ安心という単純な話ではなく、現場の使い方に合うかどうかが肝心です。

「迷ったらこれ」という万能解はありませんが、用途を起点に絞り込めば候補は自然と定まるはずです。宅録なのか、ステージなのか、配信なのか。まずは使う現場をはっきりさせると、必要な長さと品質が見えてきます。最後に選定の軸を整理します。

用途別の選定ポイント

まず用途で長さを決めます。宅録のマイク1本なら1〜3メートルで十分ですが、ステージや配信では5メートル以上を複数本そろえると安心でしょう。長尺ほど芯線の太い製品が向いています。

次にコネクタの品質を見ます。NEUTRIK 製コネクタを採用した製品は、ロックの確実さと耐久性で定番です。価格はメーカーや長さで変動するため、現在価格は販売店での確認が前提となります。安さだけで選ぶと接点不良に泣く場面が出てくるため、接点の信頼性を優先するのが賢明です。

定番メーカーの位置づけ

ケーブル素材では CANARE・MOGAMI・Belden が定番です。いずれも放送・レコーディングの現場で長年使われ、信頼性に定評があります。「迷ったら MOGAMI」という声も聞きますが、これは選択肢の一つ。CANARE や Belden が劣るわけではありません。

各社で音の傾向や取り回しに個性があるため、可能なら複数を試して現場に合うものを選ぶのが理想と言えるでしょう。完成品ケーブルなら、素材メーカーとコネクタメーカーの組み合わせを確認すると品質の見当がつきます。メーカーは横並びで捉え、用途とのフィットで選ぶ姿勢が、後悔しない買い方につながるはずです。

よくある質問（FAQ）

XLRケーブルとマイクケーブルは同じものですか？

実用上はほぼ同じ意味で使われます。マイクケーブルの多くが両端XLR（オス／メス）のバランスケーブルで、XLRはそのコネクタ規格の呼び名です。ただしXLRはライン接続やDMXなどにも使われるため、XLR＝マイク専用ではありません。

XLRの2番ピンはどのメーカーもHOTで統一されていますか？

現在はIEC／AESで2番=HOTが標準とされ、主要メーカーはこれに準拠しています。ただし古い機材や一部の海外製では3番HOTの例も残るため、位相が合わない場合は機材側の仕様を確認してください。

XLRケーブルは長いと音が悪くなりますか？

バランス伝送のため、アンバランス接続に比べて長距離でも劣化やノイズに強いのが実情です。数十メートル単位でも実用されます。ただし芯線が細い製品やシールドが弱い製品では高域の減衰が出るため、長尺は芯線の太い製品を選ぶのが無難です。

XLRとTRSフォーンはどちらが良いですか？

どちらもバランス伝送が可能で優劣はありません。ロック機構とファンタム供給が必要なマイク接続はXLR、機材間のライン接続やパッチではTRSが選ばれる場面が多いです。接続先の端子形状で決まります。

ファンタム電源は常にオンにしておいてよいですか？

コンデンサーマイクだけなら問題は起きにくいものの、リボンマイクや一部のダイナミックマイクでは故障の原因になり得ます。マイクを抜き差しする前にオフにする運用が、機材を守る基本です。
